河南泰信克儀表電接點液位計的概述和安裝使用簡介
一、產品概述

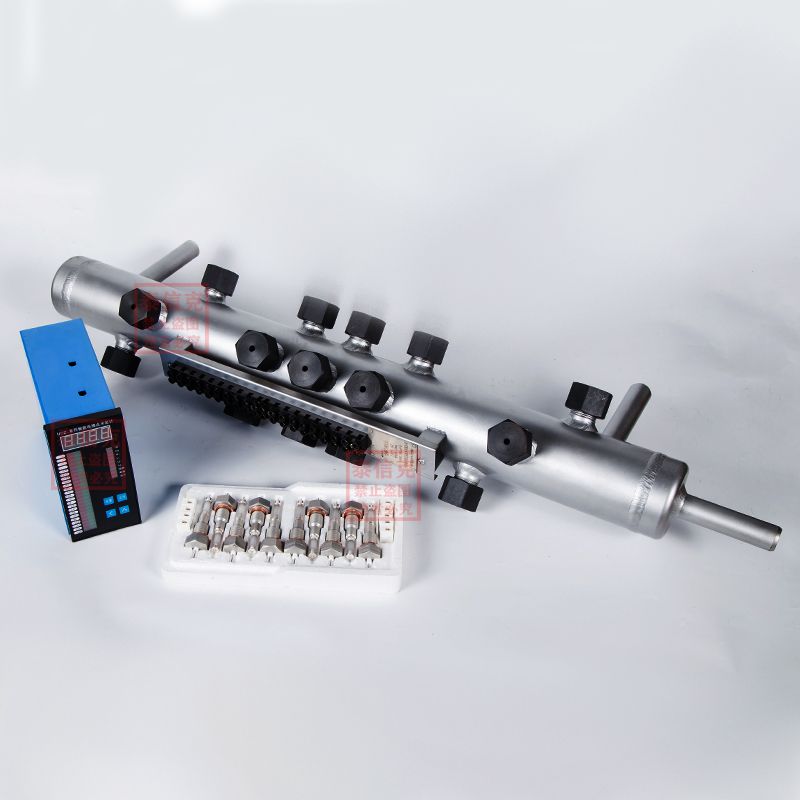

河南泰信克儀表TKZ系列智能電接點液位計有測量筒、電*和二次顯示儀表組成。由于水和汽的導電性能差異*大，測量筒的作用就是將水位變化通過電接點電阻的變化取得信號。在液態時由于介質電阻率小，當電*兩點之間加上一電壓時，電*上流過電流大；反之，未侵入液面下的電*流過電流小。兩種狀態下流過的電阻相差很大，利用這一特性，可將非電量的水位轉化為電量，送給顯示儀表，從而實現水位的顯示，報警及控制輸出等。
河南泰信克儀表雙色電接點液位計突出的優點是能適應鍋爐變參數運行，在鍋爐啟停等邊參數運行工況下，儀表均能在控制室準確的顯示水位。電接點液位計的水容器離汽包很近，電接點至二次儀表又全是電信號傳送，故本儀表不僅時延小，而且無機械傳動所產生的的變差和刻度誤差，不需要進行誤差計算和調整。http://ywj7.com/product/9_20
二次儀表是通用型設計，使用雙色LED光柱顯示水位，其中水顯示綠色，汽顯示紅色，水位設定指示為≤24點，6路可在線編程的任意高、低位報警輸出，由于全部參數均可在線設定，并能掉電記憶，故能適應國內不大于24點水位，6路一下報警需要的各種電接點測量筒（包括其他廠家生產的測量筒），對不同地區各種水阻均可適應，給現場應用帶來很大方便。
河南泰信克儀表電接點雙色液位計主要用于監視鍋爐汽包水位，高壓加熱器，低壓加熱器，除氧器，蒸發器，凝汽器等水位測量和其他導電液體的液位測量。
二、技術參數
1、測量筒技術參數：
測量范圍：440mm、600mm、670mm、800mm特殊規格可定制；
工作壓力：2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、20.0MPa、32.0MPa；
連接尺寸：DN20、DN25、Φ25*3、Φ28*4、Φ32*5；
電*數量：≤24點；
主體材質：碳鋼；
2、二次儀表技術參數：
供電電源：AC220V；
控制點數：≤24點；
輸出信號：4-20mA；
報警值：6路隨意設定
觸電容量：AC220V-3A；
儀表功率：20W；
儀表尺寸：160*80*280；
水位顯示：數字+光柱；
3、電*技術參數：
材質：超純氧化鋁；
外螺紋式：DJM1615-117、DJM1615-97、 DJM1615-87、 DJM1815-115、 DJM1815-87；
壓入式：DJY2212-115、 DJY2212-87、 DJY2012-87、 DJY1712-115、 DJY-1712-87；
三、電接點液位計的安裝使用注意事項：
電接點液位計使用的電接點大多是氧化鋁絕緣電*。它以氧化鋁瓷管作為電*緣材料，其具有耐溫耐壓、使用安裝方便等優點，但它也有經不住溫度驟變和受不了大的機械力的沖擊易裂易碎等缺點。所以在安裝使用中要注意以下問題：
1、電*有螺紋式和壓入式兩種安裝形式，安裝前較好對水位測量筒的電*座螺紋進行清洗，有條件時用絲錐（對壓入式）和板牙（螺紋式）處理一下，然后再安裝電*，以避免電*螺紋孔的孔座變形或有灰渣雜質，因為把螺紋旋壞了是件很麻煩的事情。安裝時要用合規格的扳手旋緊，用力要適當。對密封的紫銅墊片一定要經過退火處理，使其易變形以達到較好的密封效果。
2、日常維修更換電*時，建議在測量筒溫度較低時進行，以避免電接點水位計電*受到熱沖擊而損壞，投入使用時也建議經過預熱或與在用設備一起升溫加熱。
3、電接點液位計電*的接線要用電*所帶的瓷接線柱，并且接線一定要可靠。建議在銅線上搪點錫，防止銅導線氧化接觸電阻變大。
4、定期檢查電接點液位計電*的絕緣性能，檢查時應把水位測量筒里的水汽排放干凈，用兆歐表測量每個電*對測量筒的絕緣電阻，當電*的絕緣電阻小于1MΩ時，就應更換該電*了。對于更換下來的電*是否都應報廢呢？有的通過修復還是可以再使用的，因為有的電*是由于在氧化鋁絕緣層上附著了一層水垢，被水浸泡其絕緣電阻很低，將其在電烘箱中烘干或自然風干，用砂紙把氧化鋁絕緣層上附著的水垢去除掉，它的絕緣電阻也就合乎要求了。
5、對測量筒及電*應考慮腐蝕問題，以鍋爐汽包水為例，為了防止結垢通常在鍋爐軟水處理中加磷酸三鈉，要對測量筒每周進行一次排污，每次排污時定要用氣相管的蒸汽來沖洗測量筒及電*。對于測量簡中下部的電*只要有條件時，就應拆下檢查，腐蝕嚴重的要及時更換。停產停爐時要把測量筒里的水排放完。
